(社）仮設工業会認定品　安全な仮設資材　クランプ
YUHARA クランプ特徴
●ナット釘が長いのでボルトネジ山の摩耗を防止します。
●締め付けトルクによるフタの変形が僅少になります。
●アイボルト全長が短いので、作業使用時のボルトの突出部分が少なく、作業の安全性がはかられます。
●アイボルトが短いので、クランプ内に収納できます。袋詰めがコンパクトになります。

パワー兼用直交クランプ	パワー兼用自在クランプ	専用直交クランプ
単管48.6Ф⇔単管42.7Ф 型式 PCL101 入数 30個 重量 0.75Kg	単管48.6Ф⇔単管42.7Ф 型式 PCL102 入数 30個 重量 0.75Kg	単管48.6Ф 型式 PCL103 入数 30個 重量 0.72Kg
専用自在クランプ	マックス直交クランプ	マックス自在クランプ
単管48.6Ф 型式 SCL104 入数 30個 重量 0.72Kg	単管48.6Ф⇔単管42.7Ф 型式 MCL105 入数 30個 重量 0.75Kg	単管48.6Ф⇔単管42.7Ф 型式 MCL106 入数 30個 重量 0.75Kg
クイック直交クランプ	クイック自在クランプ	クイックシステムクランプ
型式 QSCL107 入数 30個 重量 0.75Kg	型式 QSCL108 入数 30個 重量 0.75Kg	型式 QSCL109 入数 30個 重量 0.75Kg
防音パネル用取付クランプ	直線ジョイント	固定ベース
品名 型式 入数 重量 本体数 YP-1 45個 0.45kg コーナー YP-2A 30個 0.50Kg	型式 YJ-152 入数 30個 重量 0.50Kg	型式 YB-48 入数 25個 重量 0.64Kg
先端クランプ	兼用単クランプ	単クランプ
型式 YS-4 入数 50個 重量 0.40Kg	単管42.7Ф〜単管48.6Ф 型式 YTK 入数 50個 重量 0.39Kg	単管48.6Ф 型式 YT48 入数 50個 重量 0.36Kg

壁つなぎYA型	サポートクランプ 60.5Ф
型式 L=寸法 入数 重量 YA-1417 140~170 25本 0.80kg YA-1620 160~200 25本 0.88Kg YA-1925 190~250 25本 0.92Kg YA-2434 240~340 25本 1.00Kg YA-3352 330~520 20本 1.20Kg YA-4872 480~720 15本 1.60Kg YA-6792 670~920 15本 1.86Kg YA-86112 860〜1120 10本 2.20Kg	品名 型式 入数 重量 直交 Y-120 20個 0.75kg 自在 Y-121 20個 0.75Kg

60角クランプ	50角クランプ
品名 型式 入数 重量 角角直交 Y-112 15個 1.14kg 角角自在 Y-113 20個 1.05Kg 角丸直交 Y-114 20個 0.90Kg 角丸自在 Y-115 20個 0.90Kg	品名 型式 入数 重量 角角直交 Y-116 20個 0.95kg 角角自在 Y-117 25個 0.84Kg 角丸直交 Y-118 25個 0.80Kg 角丸自在 Y-119 25個 0.80Kg

三連クランプ	フックボルト　S型L型	C型盆ジョイント（足場不可）
品名 型式 入数 重量 直行 Y-110 20個 1.15kg 自在 Y-111 20個 1.15Kg	型式 入数 重量 S型 300本 0.07Kg L型 300本 0.08Kg L型袋ナット 300本 0.08Kg	型式 YBJ 入数 30個 重量 0.73Kg

スーパーマイキット

スーパーマイキット足場は、安全性・経済性・機能性を追求した新時代の足場です。 特　長 �@クサビ部分を支柱ポケットに差し込みハンマーでたたくだけのとても簡単な構造です。 �A施工組立時間が大幅に短縮できます。 �Bスーパーマイキット足場部材の表面処理は、溶融亜鉛メッキですので、防錆能力が大幅に向上いたしました。 �C同じ部材で中層建築物まで幅広く活用できます。

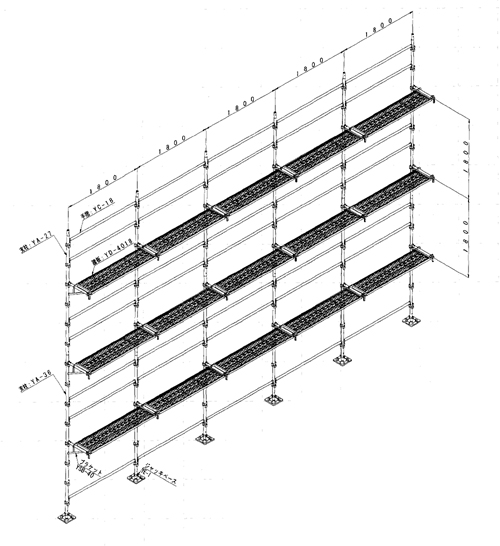

スーパーマイキット足場　組立図　（３層×５スパン400幅使用例）

スーパーマイキット足場　３層５スパン数量　※許容荷重1スパンあたり200Kg

型　式 YA-36 YA-27 YAB-40 YC-18 YD-4018 YE-1 YER-1 製品名 支柱 支柱 ブラケット 手摺 踏板 パイプジャッキ アンダーベース 数　量 ６本 ６本 １８本 ３５本 １５枚 ６本 ６枚 ●上記図のような組み方をした場合は建物側に支えが必要になります。 ●風加重にかかる足場倒壊防止のため、必ず壁つなぎを設けて下さい。

スーパーマイキット足場部材セット詳細

型　式 製品名 250幅 400幅 数　量 数　量 YA-36 支　柱 6 6 YA-27 支　柱 6 6 YSB-25 ブラケット １８ - YSB-40 ブラケット - 18 YC-18 手　摺 35 35 YD-2518 踏　板 15 - YD-4018 踏　板 - 15 YE-1 パイプジャッキ 6 6 YER-1 アンダーベース 6 6 総重量 500ｋｇ 580ｋｇ

運搬 250幅 400幅 4ｔトラック 8セット 7セット 10ｔトラック 22セット 19セット

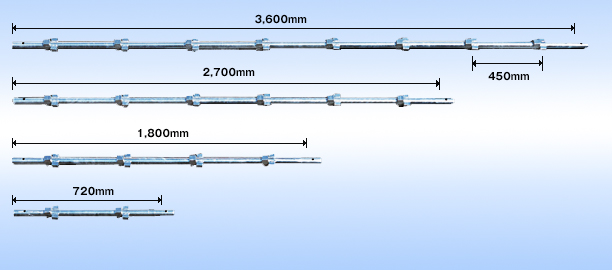

支　柱

型式 規格(mm) 重量 YA-36 3,600 13.4kg YA-27 2,700 10.1kg YA-18 1,800 7.0kg YA-09 900 3.7kg YA-072 720 3.3kg YA-045 450 2.1kg

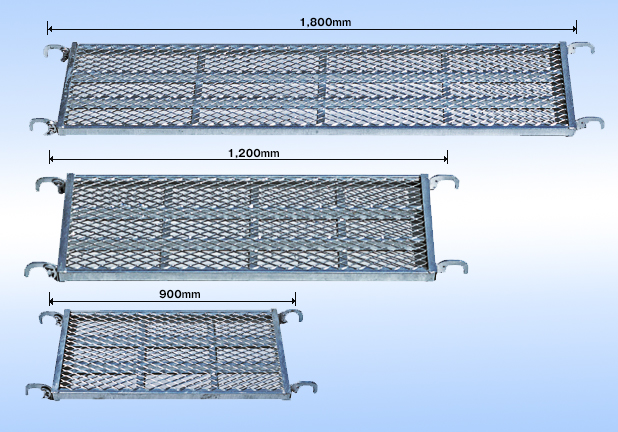

400幅踏板

型式 規格(mm) 重量 YS-4018 400X1,800 13.9kg YD-4012 400X1,200 9.8kg YD-4009 400X900 7.5kg YD-4006 400X600 5.4kg ○表示サイズはフックの芯々です。

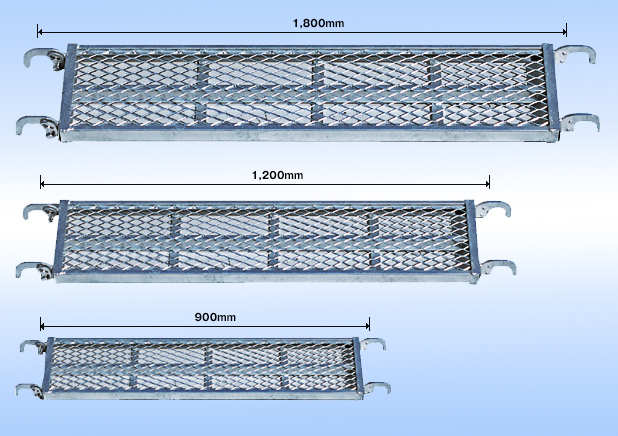

250幅踏板

型式 規格(mm) 重量 YS-2518 250X1,800 9.5kg YD-2512 250X1,200 6.9kg YD-2509 250X900 5.5kg YD-2506 250X600 4.0kg YD-2504 250X600 3.0kg ○表示サイズはフックの芯々です。

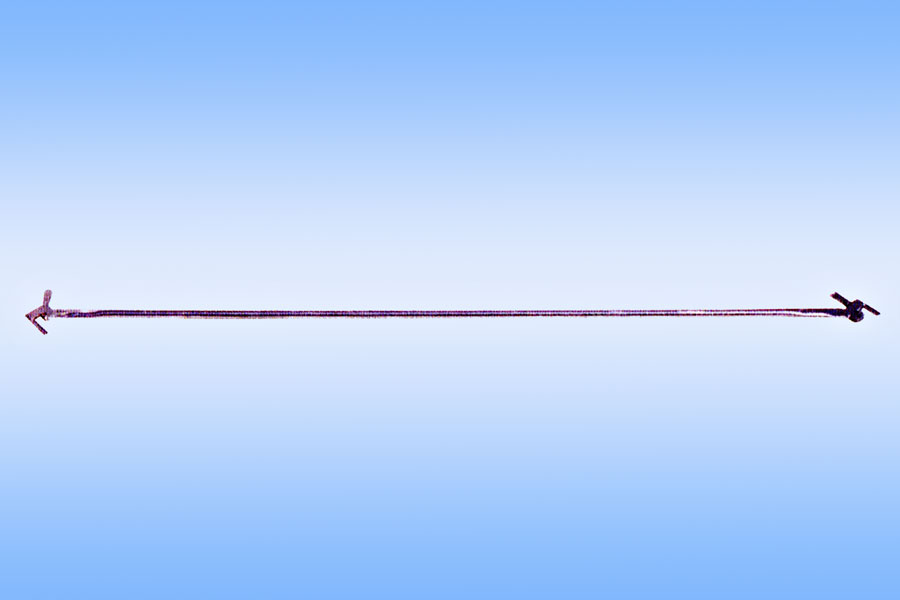

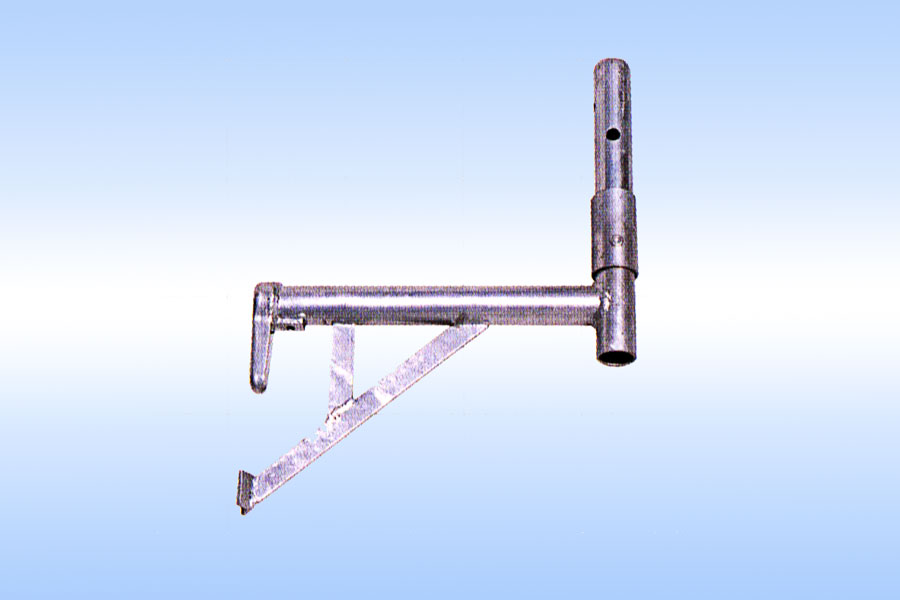

筋　交	張出ブラケット	ブラケット
型式 規格 重量 STY-18 1,800mm 4.3kg STY-12 1,200mm 3.3kg STY-09 900mm 3.5kg	型式 規格 重量 HYSB-40 600mm 3.5kg (400踏板） HYSB-25 400mm 2.8kg （250踏板） HYSB-20 200mm 1.8kg	型式 規格 重量 YSB-40 600mm 2.6kg (400踏板） YSB-25 400mm 1.8kg （250踏板）

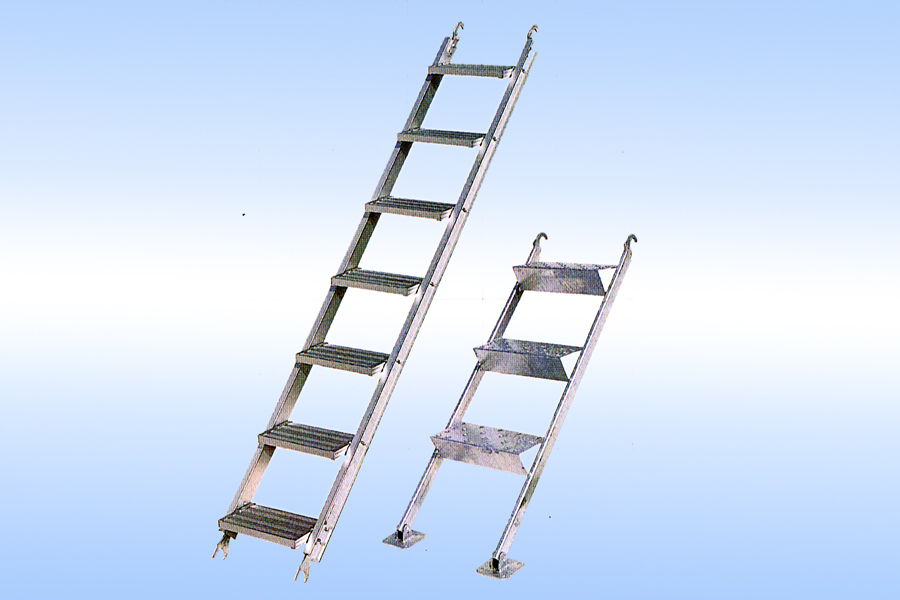

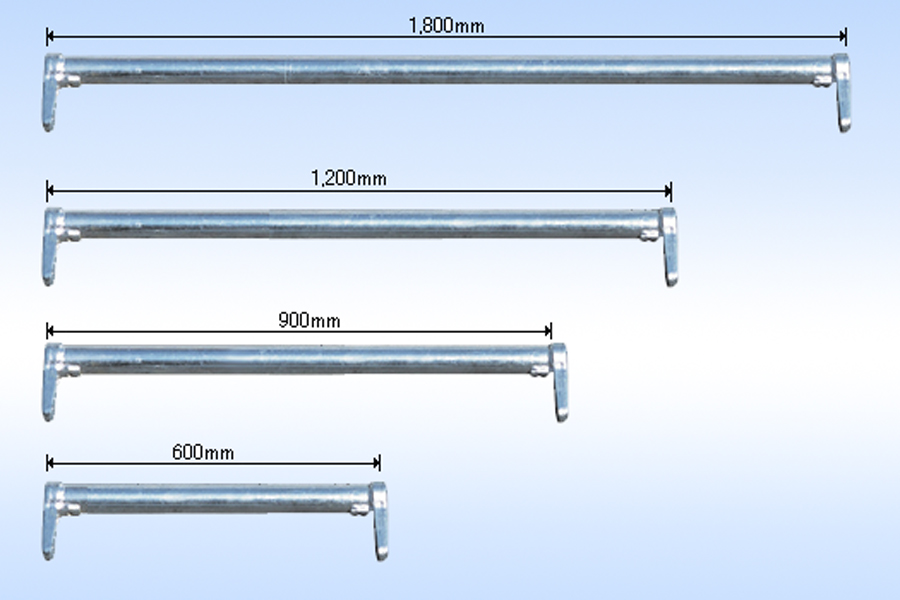

手　摺	階　段
型式 規格(mm) 重量 YC-18 42.7ФX1,800 4.6kg YC-12 42.7ФX1,200 3.3kg YC-09 42.7ФX900 2.3kg YC-06 42.7ФX600 1.7kg YC-04 42.7ФX400 1.3kg YC-03 42.7ФX300 1.1kg YC-02 42.7ФX200 0.8Kg	型式 規格 重量 YAL-19 アルミ製 14.2kg YAH-20 補助アルミ製 9.0kg YH-19 スチール製 25.8kg YH-20 補助スチール製 11.6kg

圧縮ジャッキ	ホルダー	ジャッキ
型式 規格 重量 STY-18 1,800mm 4.3kg STY-12 1,200mm 3.3kg STY-09 900mm 3.5kg	型式 規格(mm) 重量 SSY-18 1,800X900 5.5kg SSY-12 1,200X900 4.9kg SSY-09 900X900 3.5kg	型式 規格 重量 YSB-40 600mm 2.6kg (400踏板） YSB-25 400mm 1.8kg （250踏板）

	ロックピン	アンダーベース
型式 規格 重量	型式 規格 重量 YR-2 スーパー ロックピン 0.02kg YRA-2 ロックピン 0.04kg	型式 規格 重量 YEP-1 プラ 0.26kg
